BÀI 8: ĐÈN GIAO THÔNG 6 ĐÈN

BÀI 8: ĐÈN GIAO THÔNG 6 ĐÈN

I. Nội dung

• Chương trình đèn giao thông cho 6 đèn: X1,V1,Đ1; X2,V2,Đ2

​II. Thiết bị

• PLC S7-1200, CPU1214C DC/DC/DC.
• Nút nhấn Start, Stop.
• 6 Relay tương ứng 6 đèn.

​III. Yêu cầu

• Vẽ sơ đồ kết nối phần cứng.
• Vẽ lưu đồ giải thuật.
• Lập bảng địa chỉ.
• Viết chương trình.

​IV. Bài làm

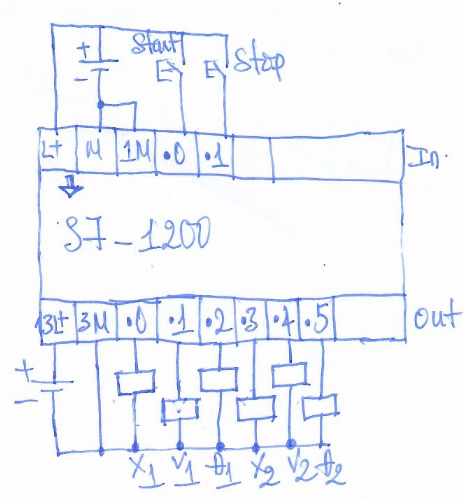

​1. Vẽ sơ đồ kết nói phần cứng

​2. Lưu đồ giải thuật

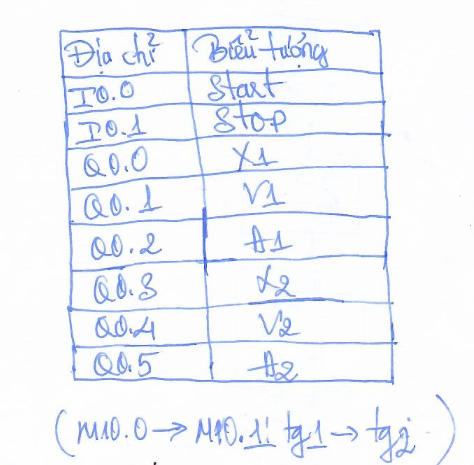

​3. Bảng địa chỉ

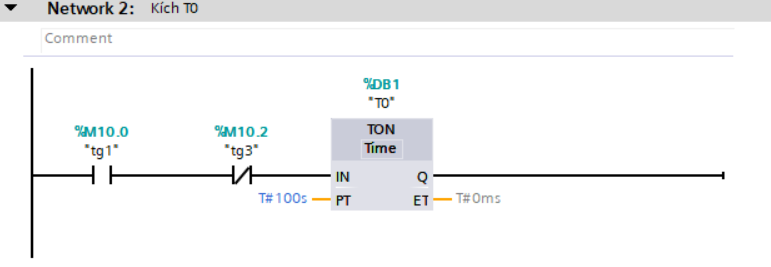

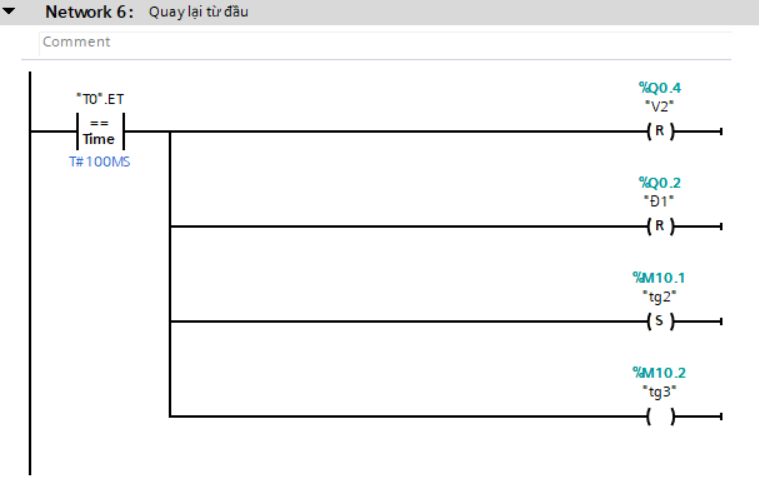

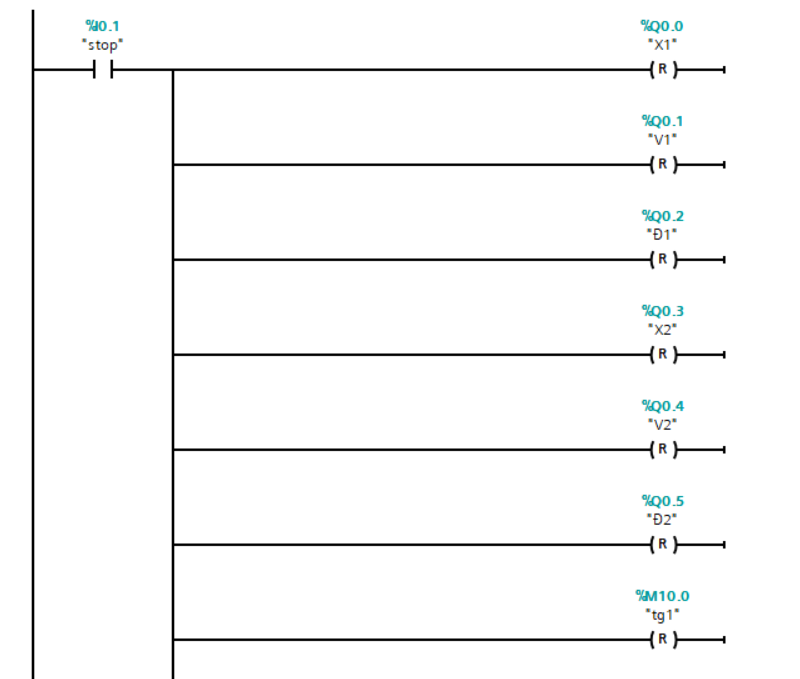

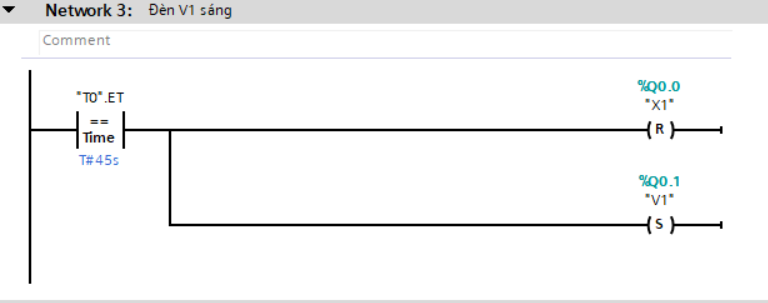

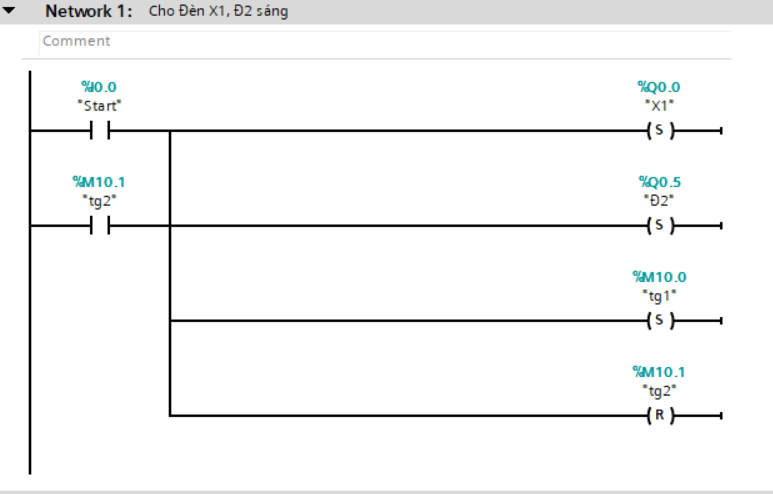

​4. Viết chương trình

Code mình sẽ để ở dưới.
