BÀI 7: CHƯƠNG TRÌNH ĐÈN GIAO THÔNG CHO 3 ĐÈN

BÀI 7: CHƯƠNG TRÌNH ĐÈN GIAO THÔNG CHO 3 ĐÈN

I. Nội dung

• Chương trình đèn giao thông cho 3 đèn.
• Xanh = 45s, Vàng = 5s, Đỏ = 50s.

​II. Thiết bị

• PLC S7-1200, CPU1214C DC/DC/DC.
• Nút nhấn Start, Stop.
• 3 Relay tương ứng 3 đèn.

​III. Yêu cầu

• Vẽ sơ đồ kết nối phần cứng.
• Vẽ lưu đồ giải thuật.
• Lập bảng địa chỉ.
• Viết chương trình.

​IV. Bài làm

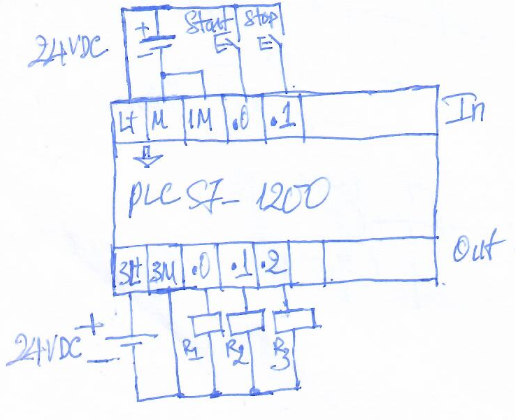

​1. Vẽ sơ đồ kết nói phần cứng

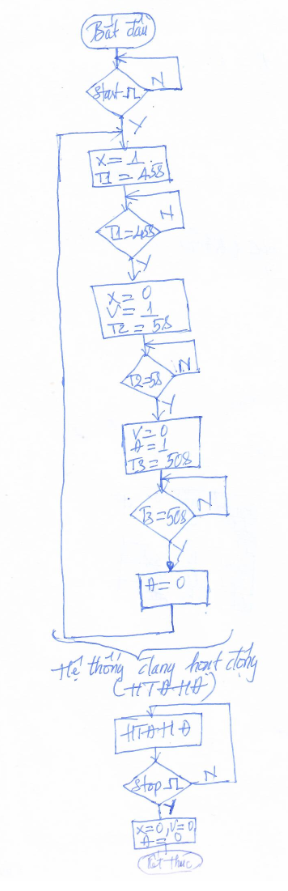

​2. Lưu đồ giải thuật

​3. Bảng địa chỉ

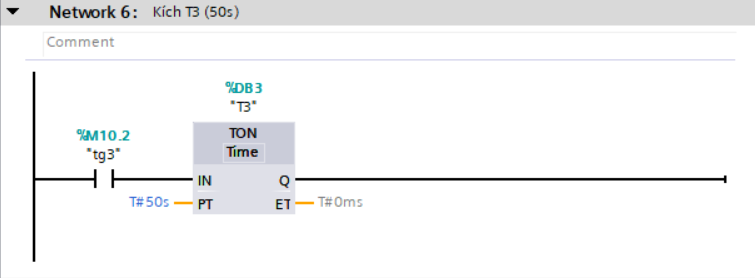

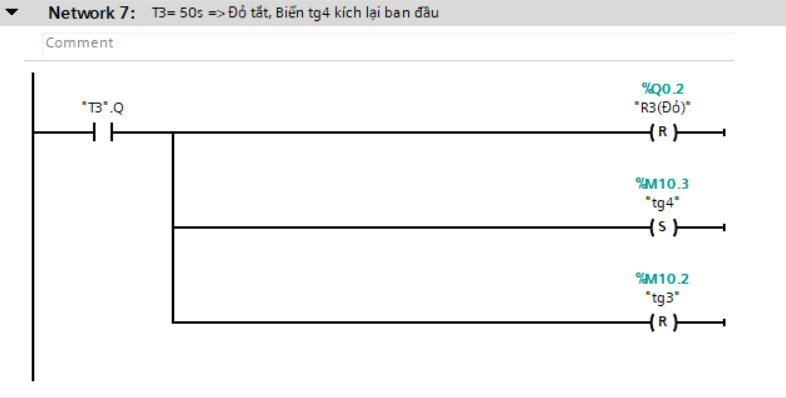

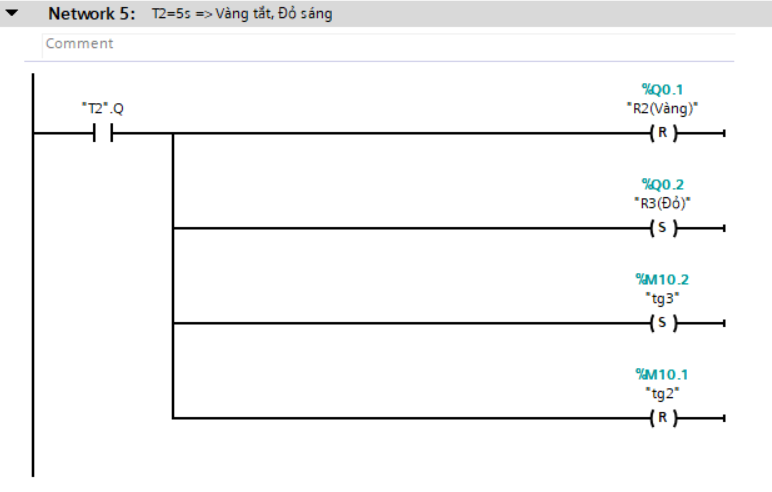

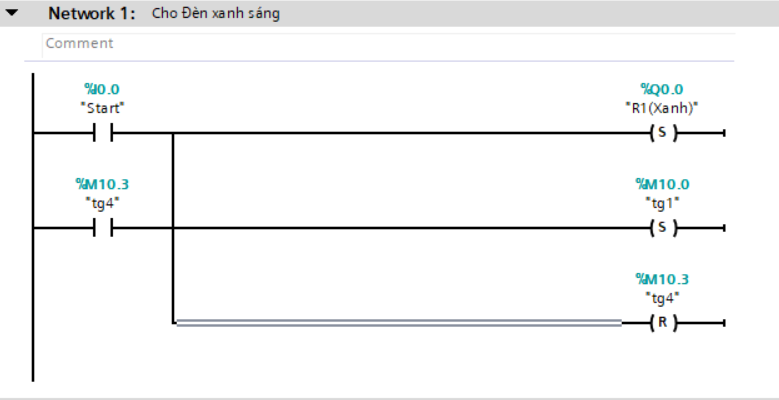

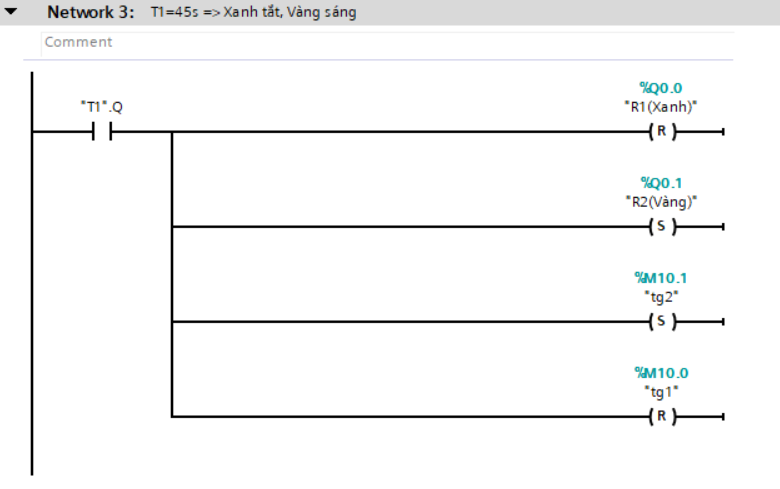

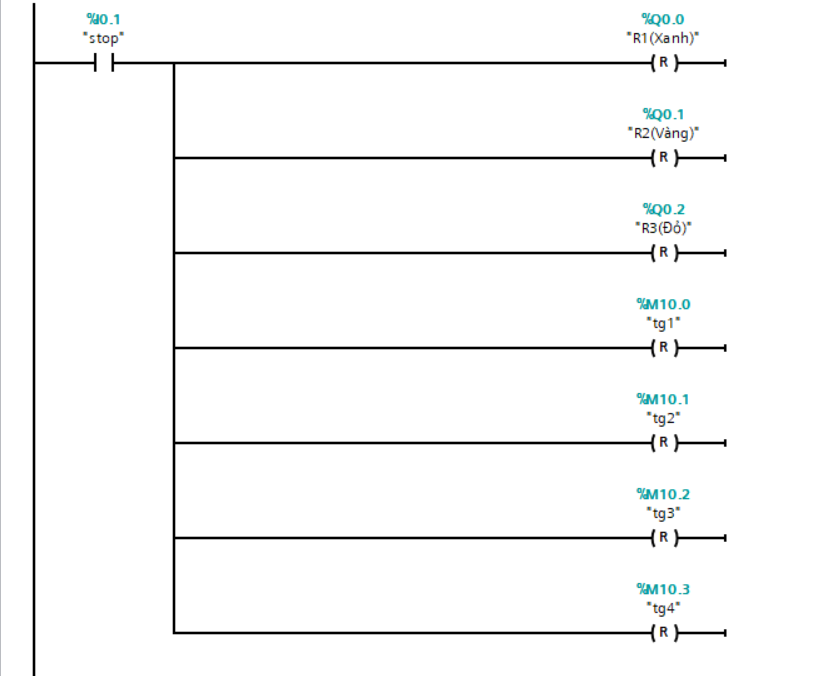

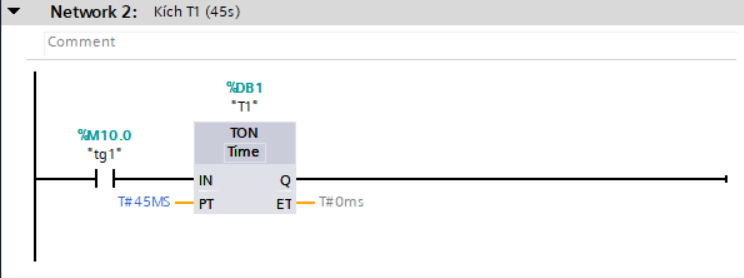

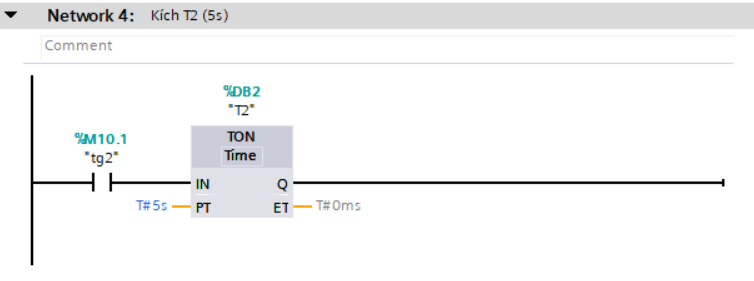

​4. Viết chương trình

Code mình sẽ để ở dưới.
