BÀI 2: NHẤN START/STOP CHẠY/DỪNG ĐỘNG CƠ 1 PHASE

BÀI 2: NHẤN START/STOP CHẠY/DỪNG ĐỘNG CƠ 1 PHASE

I. Nội dung

• Nhấn Start Motor chạy.
• Nhấn Stop Motor dừng.

​II. Thiết bị

• PLC S7-1200, CPU1214C DC/DC/DC.
• Nút nhấn Start, Stop,motor 1 phase công suất 1KW.

​III. Yêu cầu

• Vẽ sơ đồ kết nối phần cứng(Bổ sung thiết bị nếu cần).
• Vẽ lưu đồ giải thuật.
• Lập bảng địa chỉ.
• Viết chương trình.

​IV. Bài làm

​1. Vẽ sơ đồ kết nói phần cứng

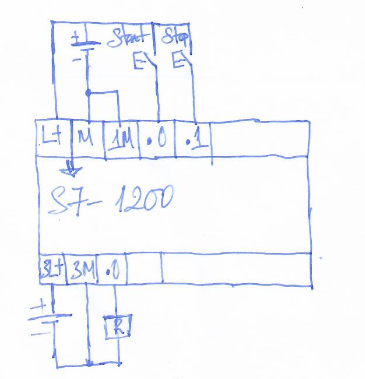

• Sơ đồ kết nối PLC

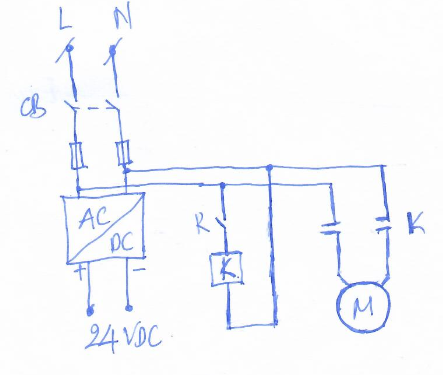

• Sơ đồ mạch động lực

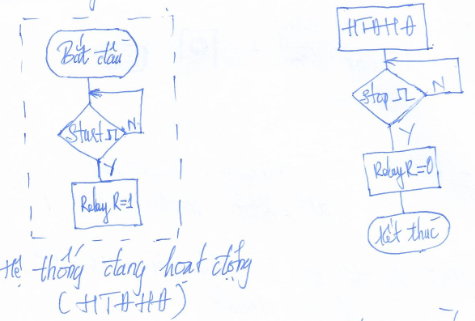

​2. Lưu đồ giải thuật

​3. Bảng địa chỉ

4. Viết chương trình

Code mình sẽ để ở dưới.
