Bài 11: Đọc nhiệt độ PT 100 hiển thị lên LCD 16x2

Yêu cầu: Đọc nhiệt độ từ cảm biến PT100 và hiển thị lên LCD 16x2

Linh kiện chuẩn bị

Arduino Uno
Biến trở 1K Ohm
Điện trở 250 Ohm
Nguồn 24V
Cảm biến nhiệt độ PT100
Bộ chuyển đổi nhiệt độ cho PT100 J2H16
LCD 16x2

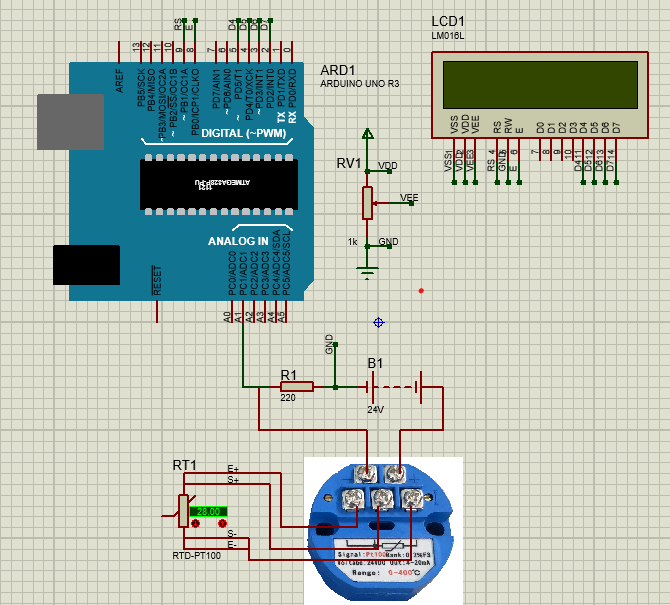

Mạch đi dây

Vì arduino chỉ đọc được giá trị từ 0 - 5V nên mà bộ chuyển đổi J2H16 sẽ xuất tín hiệu 4 - 20mA nên sẽ gắn thêm điện trở để chuyển đổi giá trị. Giá trị điện trở sẽ = 5V/20mA = 250Ohm. Sau khi gắn điện trở giá trị mà arduino sẽ đọc được từ bộ chuyển đổi sẽ trong khoảng 4mA*250 - 20mA*250 = 1 - 5V

Biểu đồ phương trình chuyển đổi

Arduino đọc giá trị 0 - 5V sẽ chuyển đổi thành số 0-1024 nên phương trình chuyển đổi Y = 5/1024x (1)(y là Volt, x là số arduino đọc được). Bộ chuyển đổi J2H16 kết hợp điện trở sẽ quy đổi tín hiêụ 0 - 400 độ C sẽ chuyển đổi thành 1- 5V nên ta có phương trình chuyển đổi Y = 100x - 100 (2)(y là nhiệt độ, x là Volt). Tổng hợp (1)(2) ta có phương trình biểu diển nhiệt độ theo số đọc được của Arduino: Y = 125/256x-100

Chương trình điều khiển:

#include // khai báo thư viện LCD
int PT100Pin = A1; // PT100
int PT100Value = 0;
int PT100Temp =0;
LiquidCrystal lcd(9, 8, 5, 4, 3, 2); // //Khai báo các chân RS, E, D4-D7 kết nối với Arduino
void PT100()
{
PT100Value = analogRead(PT100Pin); // đọc giá trị PT100
PT100Temp = PT100Value*125.0/256.0-100.0; // Quy đổi nhiệt độ
}
void setup() {
lcd.begin(16, 2); //Khởi tạo màn hình LCD và xác định kích thước màn hình LCD là 16x2
lcd.clear(); //Xóa màn hình và đặt con trỏ về vị trí đầu tiên (0, 0)
}

void loop() {
PT100();
lcd.setCursor(0,0);
lcd.print("PT1OO:");
lcd.print(PT100Temp);
}

Mình sẽ để file chương trình code ở dưới.
