BÀI 1: NHẤN START/STOP SÁNG TẮT ĐÈN

BÀI 1: NHẤN START/STOP SÁNG TẮT ĐÈN

I. Nội dung

• Nhấn Start đèn sáng.
• Nhấn Stop đèn tắt.

​II. Thiết bị

• PLC S7-1200, CPU1214C DC/DC/DC.
• Nút nhấn Start, Stop.
• Đèn AC 220V-60W.

​III. Yêu cầu

• Vẽ sơ đồ kết nối phần cứng.
• Vẽ lưu đồ giải thuật.
• Lập bảng địa chỉ.
• Viết chương trình.

​IV. Bài làm

​1. Vẽ sơ đồ kết nói phần cứng

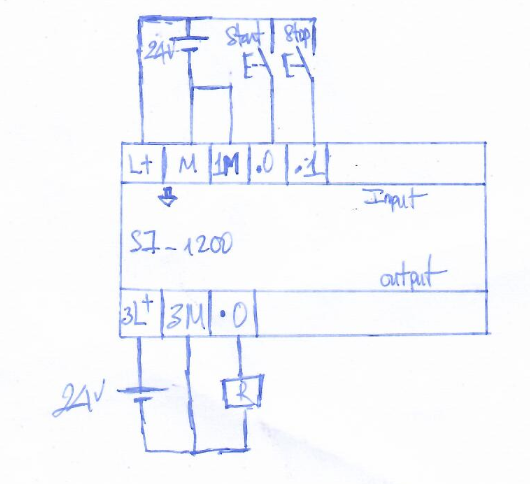

• Sơ đồ kết nối PLC

• Sơ đồ mạch động lực

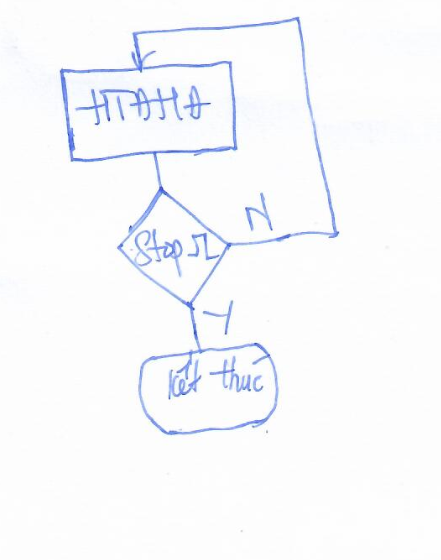

​2. Lưu đồ giải thuật

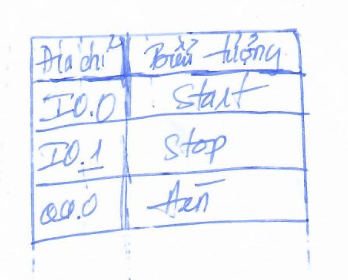

​3. Bảng địa chỉ

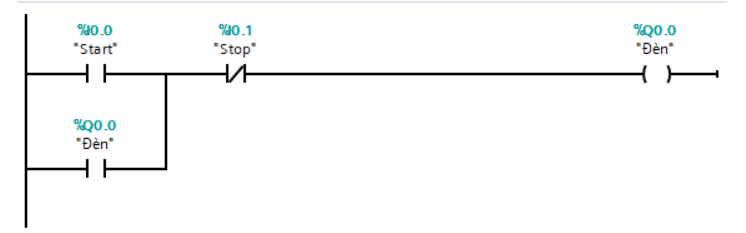

4. Viết chương trình

Code mình sẽ để ở dưới.
