BÀI 12: HỆ THỐNG BÃI GIỮ XE(DELTA)
I. Nội dung

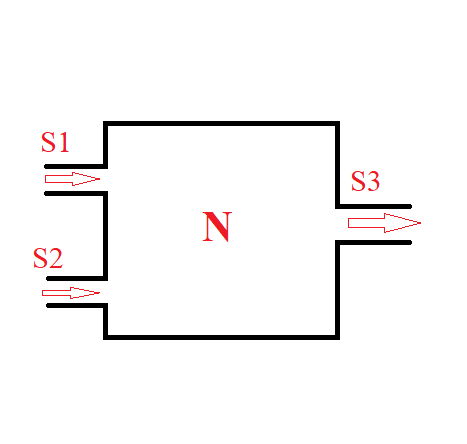

- Cho hệ thống như hình vẽ:
- Gọi N là số xe trong bãi, Nmax= 100 xe.
- S1,S2 là cảm biến xe vào.
- S3 là cảm biến xe ra.
- N <= 70 xe đèn xanh sáng, 70
II. Thiết bị
- PLC Delta DVP-14SS211T(Output NPN).
- Nút nhấn Start, Stop,3 đèn (3 Relay).
- Cảm biến quang PNP.
III. Yêu cầu
- Vẽ sơ đồ kết nối phần cứng.
- Vẽ lưu đồ giải thuật.
- Lập bảng địa chỉ.
- Viết chương trình.
IV. Bài làm

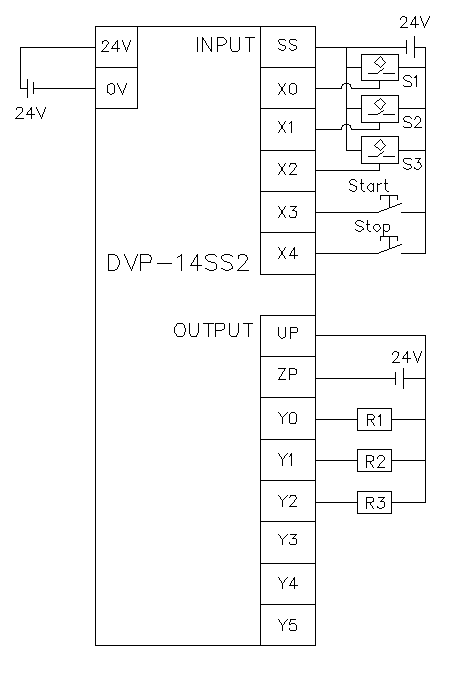

1. Sơ đồ kết nối phần cứng
.PNG)

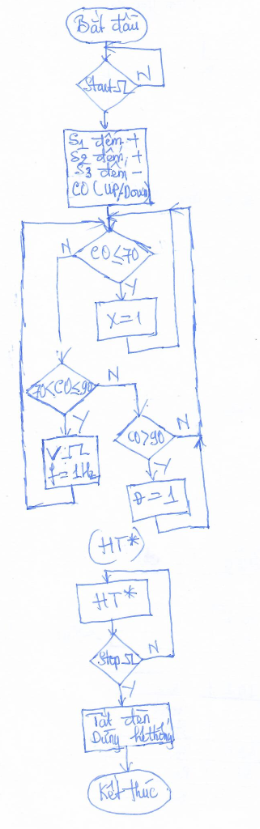

2. Lưu đồ giải thuật
3. Bảng địa chỉ
| Địa chỉ | Biểu tượng |
| X0 | S1 |
| X1 | S2 |
| X2 | S3 |
| X3 | Start |
| X4 | Stop |
| Y0 | R1(Xanh) |
| Y1 | R2(Vàng) |
| Y2 | R3(Đỏ) |

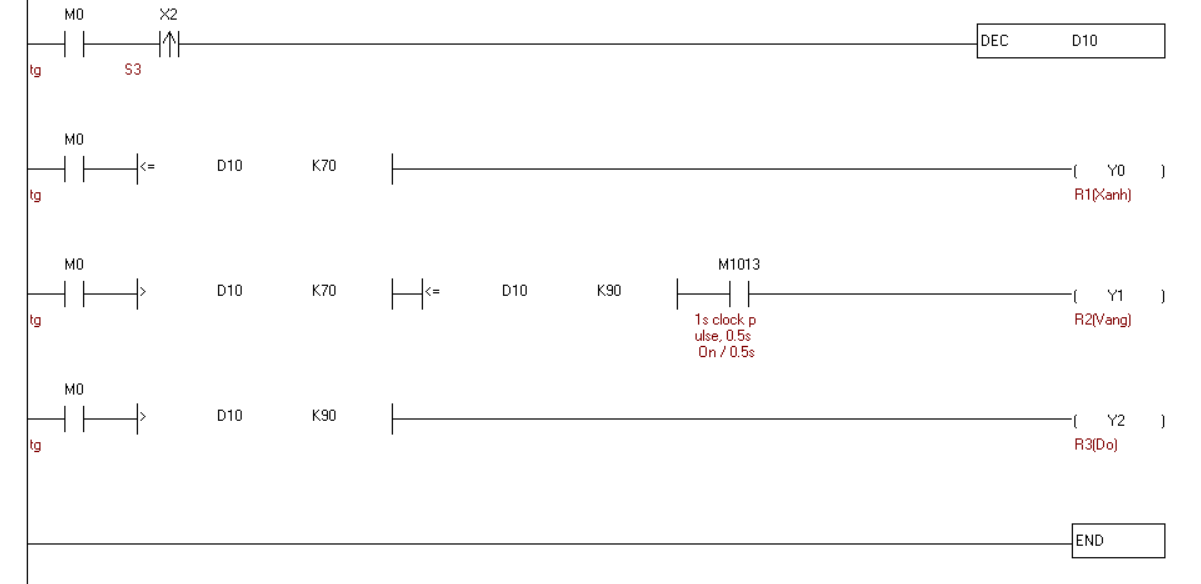

4. Viết chương trình
Code mình sẽ để ở dưới.
Video hướng dẫn
Sản phẩm liên quan
