Bài 13: Điều khiển StepMotor

Yêu cầu: Điều khiển step motor chạy đúng góc

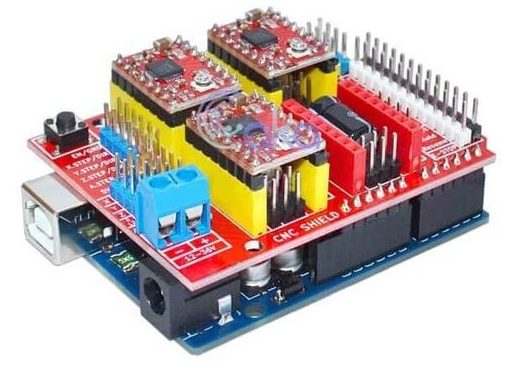

Linh kiện sử dụng

Arduino
driver A4988
Step motor size 42 1.8 Step

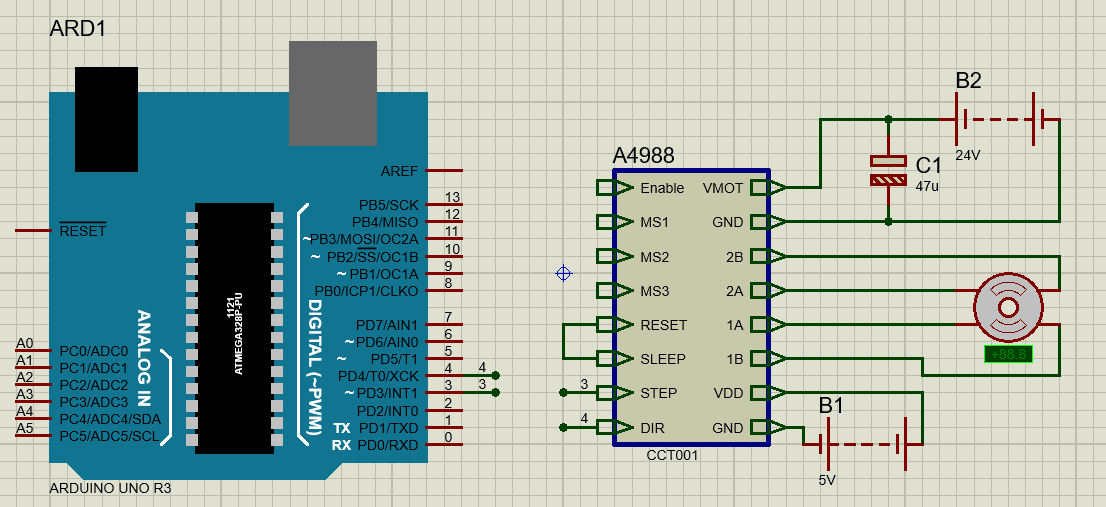

Bản vẽ mạch

Có thể sử dụng nguồn 5V từ arduino

Lắp thêm tụ 47uF trước nguồn 24V để lọc nhiễu, tăng độ chính xác cho step motor

Bạn có thể chạy Step Motor ở chế độ vi bước để tăng Moment cho Motor cũng như chạy mượt hơn nhưng motor sẽ khá nóng nên cần tản nhiệt cho motor

Bảng cài chế độ vi bước

MS1	MS2	MS3	RESOLUTION
LOW	LOW	LOW	1
HIGH	LOW	LOW	1/2
LOW	HIGH	LOW	1/4
HIGH	HIGH	LOW	1/8
HIGH	HIGH	HIGH	1/16

Chương trình điều khiển

int StepPin = 3; //chân step
int DirPin = 4; //chân Dir
float AngleStep = 1.8; //góc của motor di được sau 1 bước
float MutiStep = 1; // chế độ vi bước
float Number = 0; //nhập số vòng
int PPR = 0; // Số xung trên vòng
int NumberStep = 0; //số lượng xung
void stepmotor() // Chương trình con cho step motor
{
PPR = 360.0/(AngleStep*MutiStep); //tính số xung trên 1 vòng
NumberStep = PPR*Number; // tính số lượng xung đủ để chạy number vòng
for(int x = 0; x < NumberStep; x++)
{
digitalWrite(3,HIGH);
delay(100); // chờ
digitalWrite(3,LOW);
delay(100); // chờ
}
}
void setup() {
// put your setup code here, to run once:
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
}
