BÀI 16: LÀM VIỆC VỚI XY LANH KHÍ NÉN(KHOAN PHÔI)

BÀI 16: LÀM VIỆC VỚI XY LANH KHÍ NÉN(KHOAN PHÔI)

I. Nội dung

​II. Thiết bị

• PLC S7-1200, CPU1214C DC/DC/DC.
• Nút nhấn Start, Stop.
• 6 cảm biến hành trình xy lanh S1 S2 S3 S4 S5 S6.
• Cảm biến từ (S) PNP phát hiện phôi.
• 3 Van 4/2 điện-điện.
• 3 xy lanh
• Đèn báo AC 220V

​III. Yêu cầu

• Vẽ sơ đồ kết nối phần cứng.
• Lập bảng địa chỉ.
• Lập giản đồ thời gian.
• Vẽ lưu đồ giải thuật
• Viết chương trình.

​IV. Bài làm

​1. Vẽ sơ đồ kết nói phần cứng

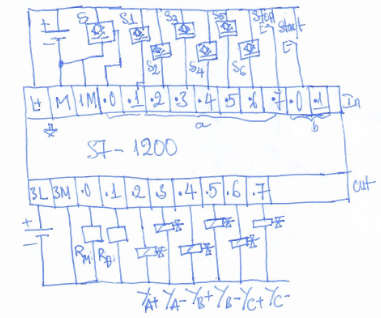

​a. Sơ đồ kết nối PLC

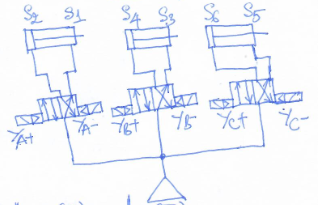

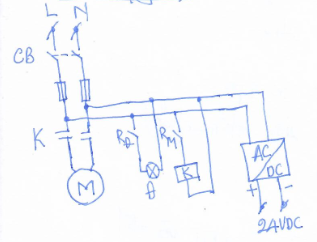

b. Mạch động lực

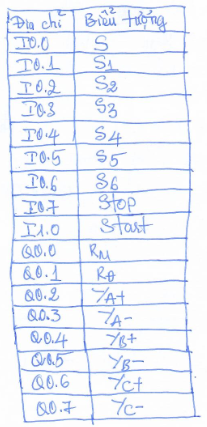

2. Bảng địa chỉ

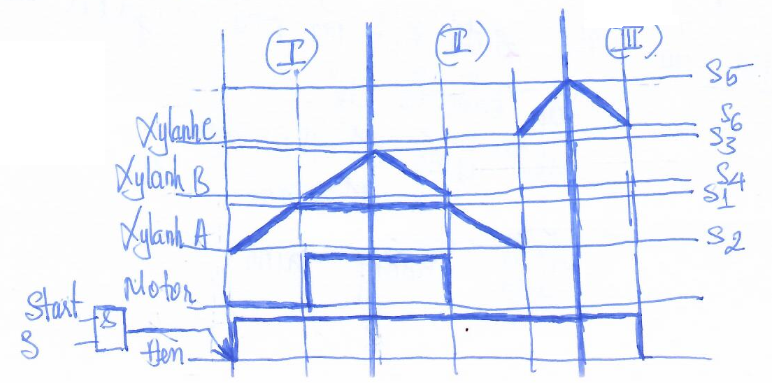

3. Giản đồ thời gian

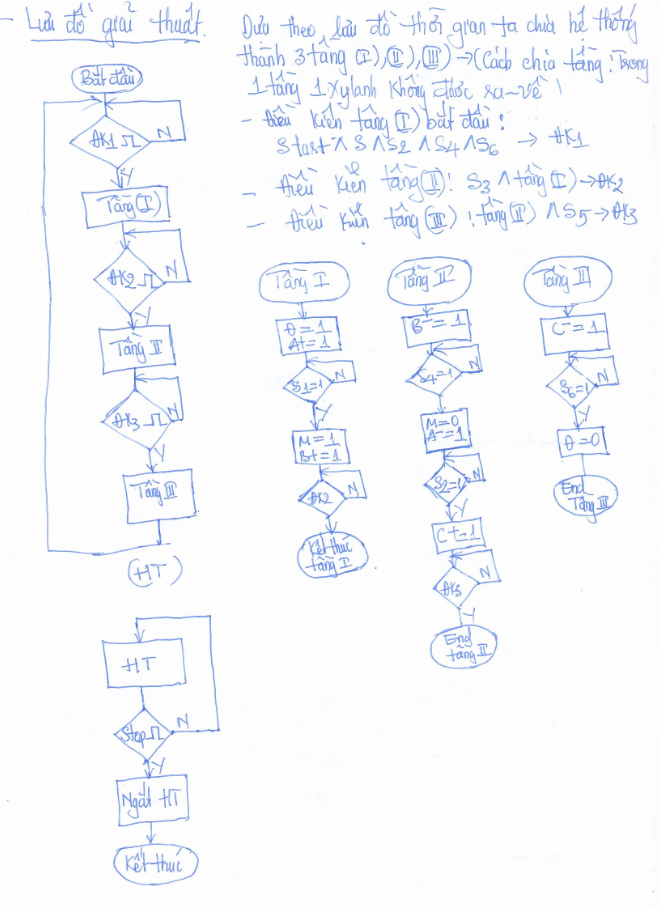

  4. Lưu đồ giải thuật

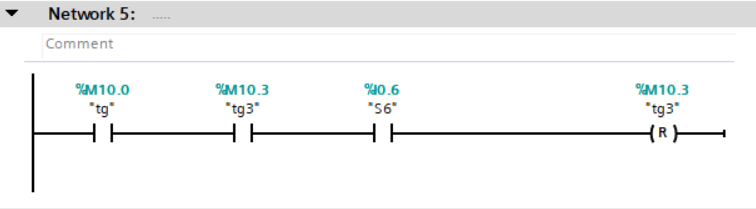

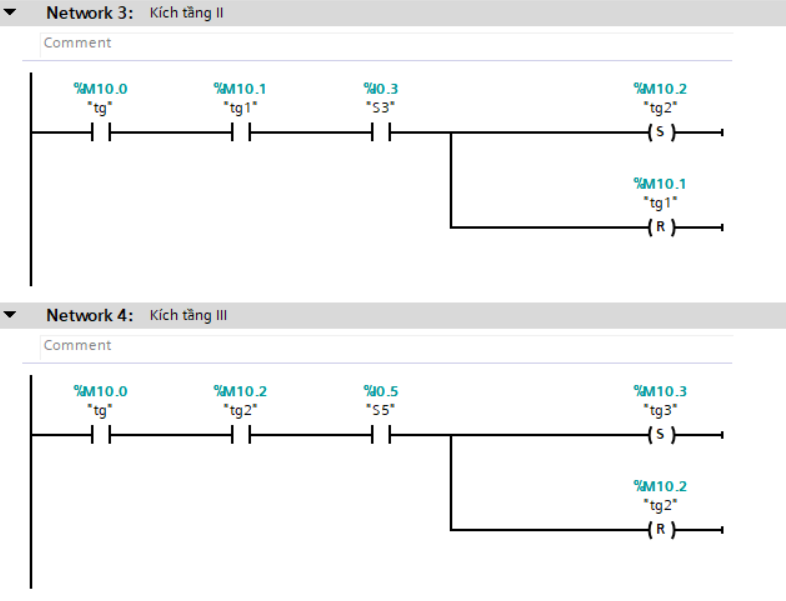

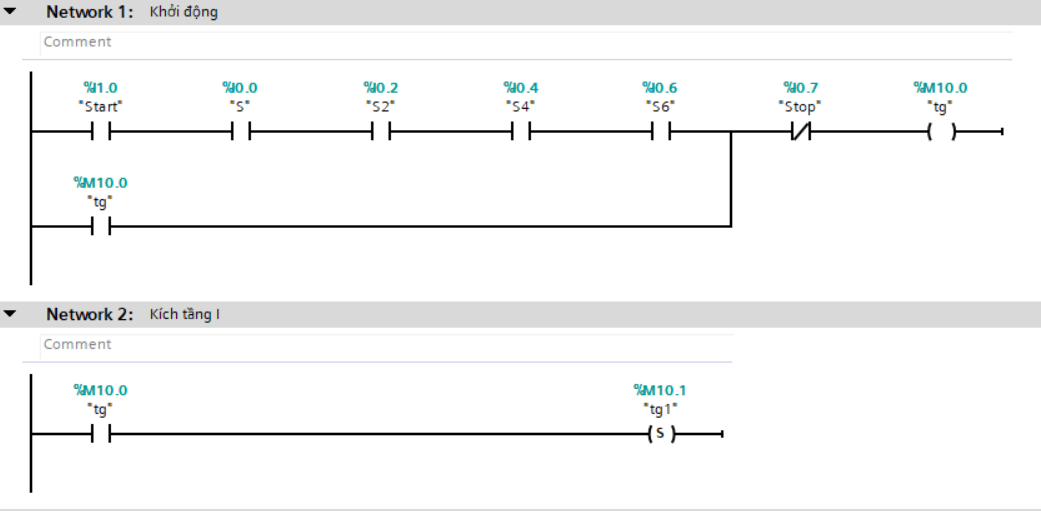

5. Viết chương trình

 Code mình sẽ để ở dưới.
